客戶痛點：
數控機床在加工過程中，加工路徑從一個象限切換到另外一個象限，進給軸開始反向運動。因非線性摩擦力等因素的影響， 伺服電機和機械運動滯后，會在加工圓弧象限處產生刀紋，曲面加工質量明顯下降。
一些用戶通過提高伺服電機的速度環增益來提升其響應速度，降低過象限時產生的加工誤差，但不能從根本上消除刀紋，無法滿足高精度表面質量的要求。過高的速度環增益會使機床的機械傳動不穩定，降低機械壽命，容易導致其他加工問題。
解決方案：
1、功能特點
易操作

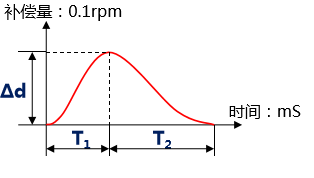

用戶只需要調整T1和T2兩個補償時間、一個補償量共三個補償參數，操作簡單；
-
自適應補償

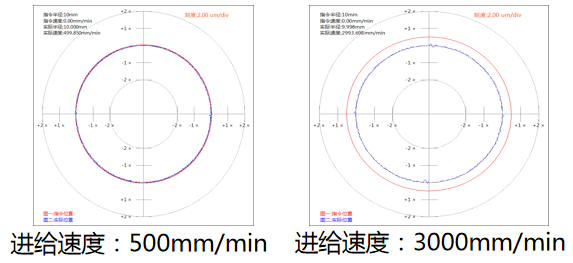

數控系統對加工不同直徑的圓、不同的進給速度，能自適應調整過象限突跳的補償量；
補償精度高

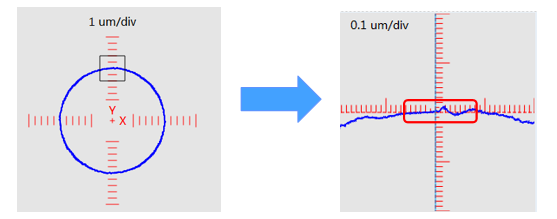

對于高光加工等過象限加工要求更高的場合，補償后零件加工精度可以達到0.2μm以下；

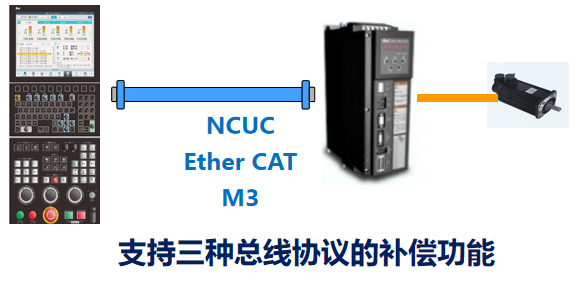

支持三種總線
支持NCUC、M3、EtherCAT三種總線的驅動器
適應不同類型的進給軸
支持直線軸、回轉軸及DD馬達等多種類型伺服軸的過象限誤差補償。
功能操作：

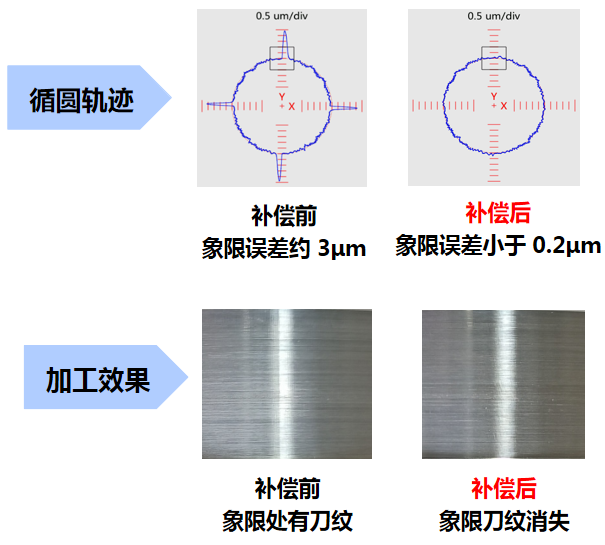

象限突跳補償功能未開啟
開啟象限突跳補償功能
應用案例：

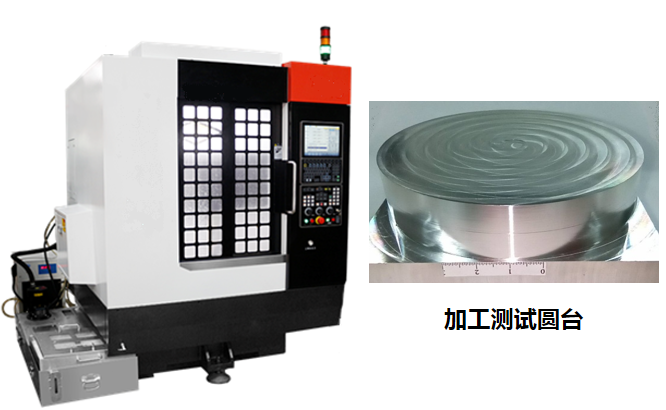

三軸高光雕銑機象限突跳補償實例
消費電子產品注重外觀和質感，對過象限切削產生的刀紋要求很高。許多產品銑削加工后不再需要拋光工序，所以對過象限突跳補償精度要求更高。

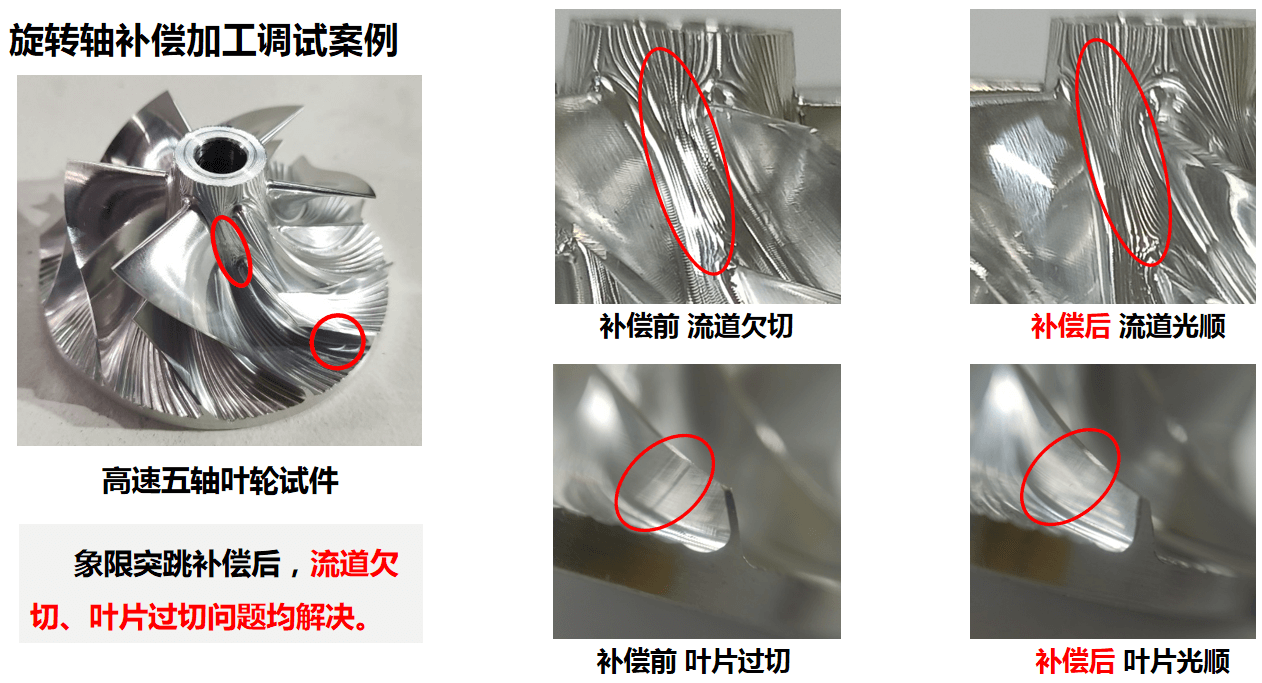

五軸聯動機床象限突跳補償實例

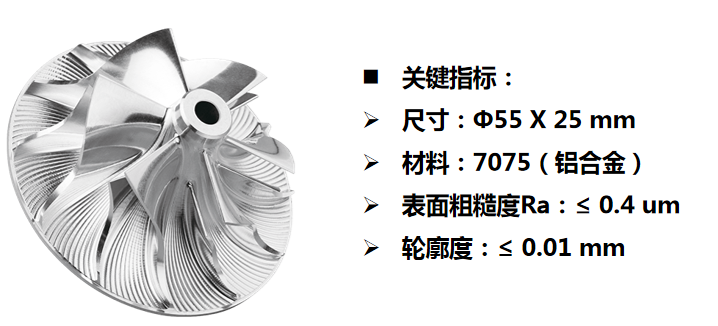

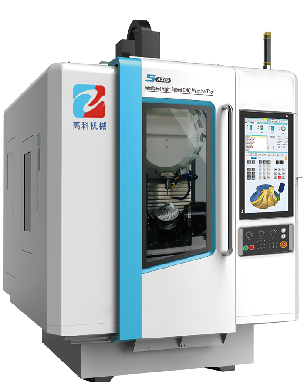

HMC-200i/5a高速五軸加工葉輪試件
加工質量問題：
? ? ? 流道有個別位置欠切和葉片有個別位置過切，通過檢測分析主要A、C反向時摩擦誤差過大引起
高速五軸調試：

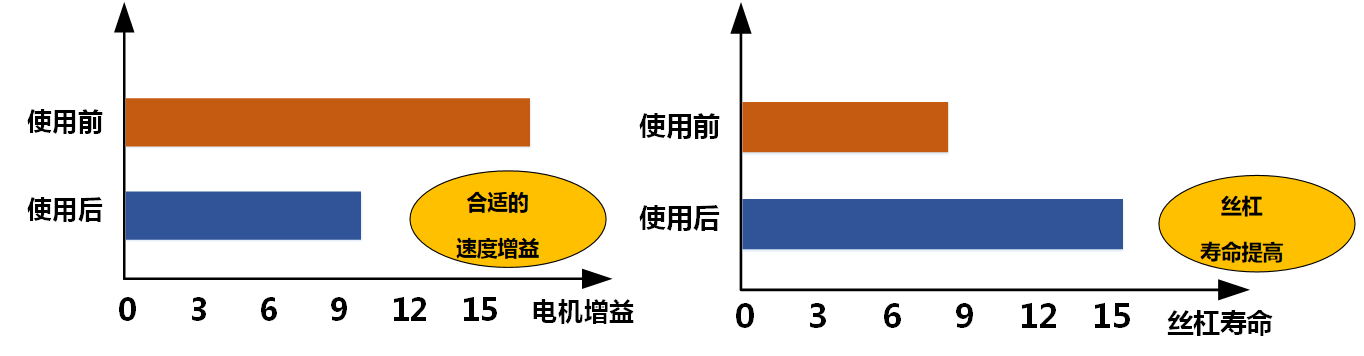

延長機械部件壽命
使用自適應象限突跳式補償功能后，可以繼續使用合適的速度環增益，因此數控機床的機械傳動更穩定，絲杠等機械部件的壽命進一步延長。
總結：
華中8型數控系統的自適應象限突跳補償功能已應用于雕銑機、立式加工中心、五軸加工中心、龍門加工中心等，可以有效抑制過象限數控加工時產生的誤差，進一步提高曲面加工表面質量。
同時，采用象限突跳補償功能可以進一步提高機床加工穩定性，延長絲杠等機械部件的壽命。
